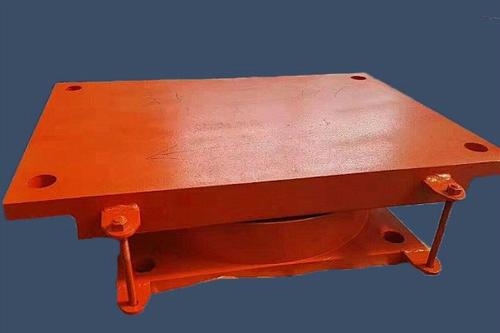

盆式支座结构原理及特点
盆式支座的作业原理是使用半关闭钢制盆腔内的弹性橡胶块,在三向受力状况下具有流体的性质,来实现上部结构的转动;

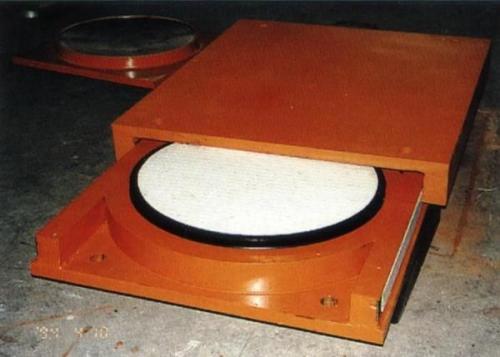

一起依托中心钢板上的聚四氟乙烯板与上座板上的不锈钢板之间的低磨擦系数来实现上部结构的水平位移。
从试验的数据来看,橡胶处于三向约束状况时的抗压弹性模量比无侧向约束的抗压弹性模量增大近20倍,因此支座承载才能大大提高,处理了普通橡胶支座承载才能的局限。
盆式支座具有很大的承载才能,水平位移量大,冲突系数小,转角大,支座建筑高度低,节省钢材。
1. 受剪状况:
中心增设剪力卡榫与上支座板衔接,选用剪力卡榫承受水平剪力,具有以下特色:
(1)减少支座锚固螺栓承受的剪切力,支座整体受力愈加合理;
(2)减少了锚固组件尺度,降低了支座分量。
2. 选用中心导轨的结构方式,中心导轨滑动,加工精度可靠,具有以下特色:
(1)提升了支座的滑动导向功能;
(2)简化了上支座板的结构方式,降低了支座的加工难度和支座总体分量,降低了支座本钱。
3. 滑动资料:
滑动资料选用UHMWPE改性超高分子量聚乙烯,其具有高耐磨、低冲突、高面压的特色,UHMWPE改性超高分子量聚乙烯的选用提高了支座的设计面压,降低了支座的分量,
且高耐磨的特性延长了支座使用寿命;轻量化结构设计对支座的安装、维修替换带来了极大的便利。
4. 橡胶资料:
盆式支座选用天然橡胶,在满足支座功能要求的基础上降低了支座本钱。
5. 钢材:
盆式支座选用高强度热轧钢或锻件,提升了支座整体受力功能和质量可靠性,一起降低了支座分量。
总归,盆式支座具有结构简单、结构紧凑、滑动和转动灵活,高耐磨,耐久性好,加工制作便利、节省钢材、降低造价等长处。
